Gestion de remorques

Comme nous allons vous l’exposer , la gestion d’une remorque peut s’avérer plus complexe qu’une simple geolocalisation.

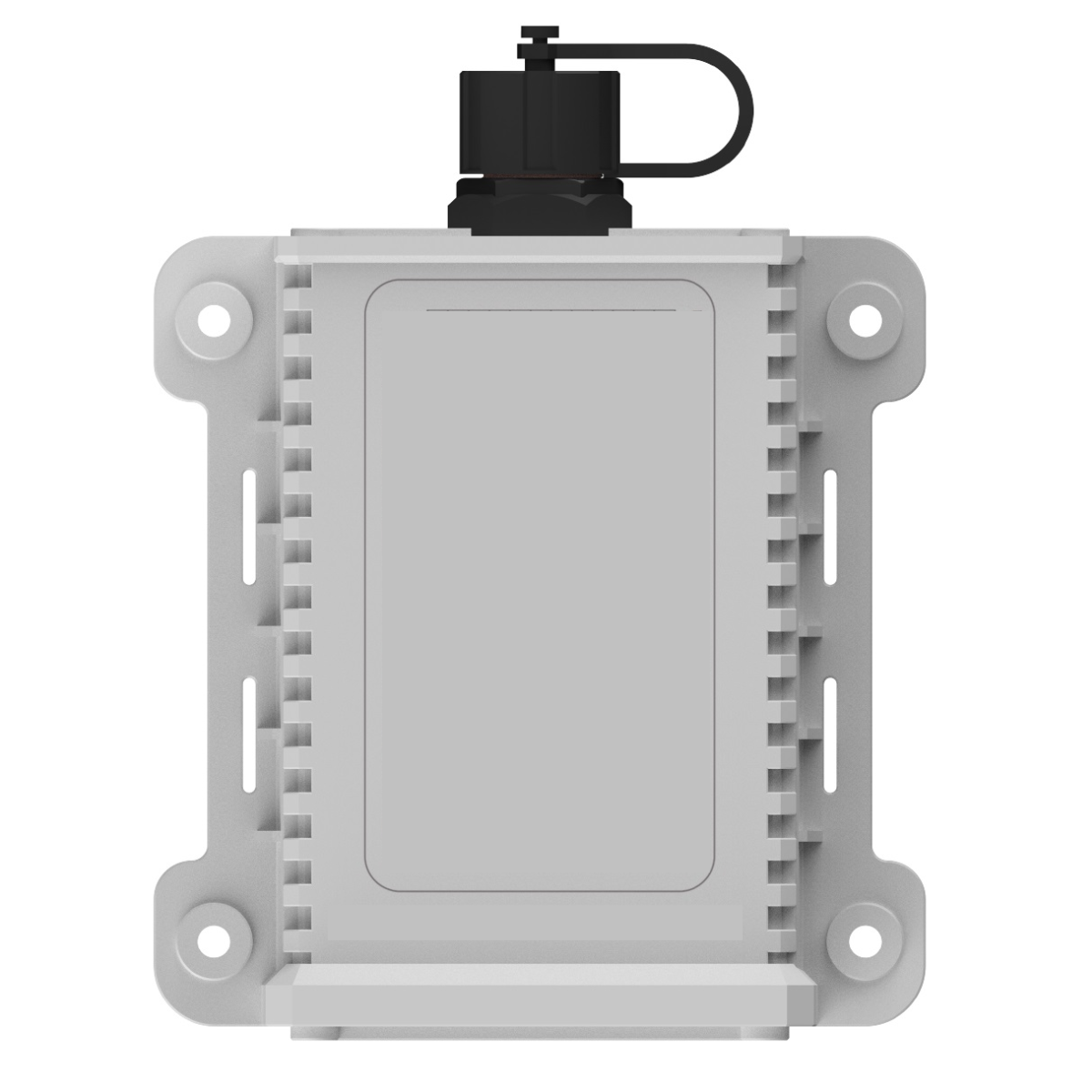

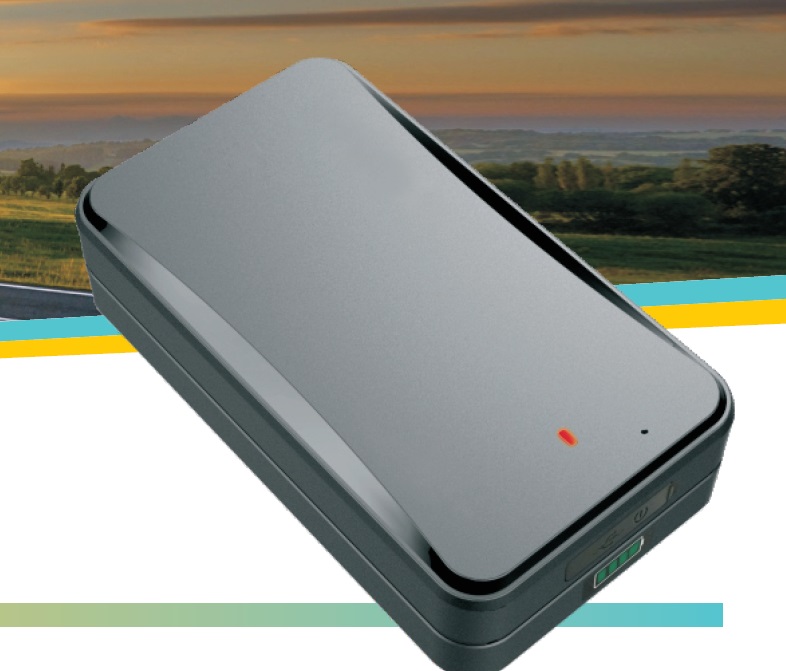

Avec notre Balise SBC3 IO, nous assurons les fonctionnalités de base suivantes :

  • Envoi d’une position de la remorque une fois par jours en cas de stationnement sans tracteur
  • Envoi d’une position toutes les 15 minutes si remorque attelée.
  • Calcul précis des kilomètres parcourus
  • Batterie de sauvegarde 3 mois ou 1 an en mode une communication par jour.
  • 3 entrées digitales :
    • Une pour la présence batterie externe (remorque attelée)
    • Une pour l’information’EBS câblé (voir explication ci-dessous)
    • Une pour l’information capteur de portes (voir ci-dessous)
  • 1 entrée analogique
    • Mesure tension batterie externe
  • 1 sortie statique pour commande d’un relais ( verrouillage portes par exemple)

balise Telic Can





















Avec notre balise SBC 3 CAN, en plus des fonctionnalités  de la SBC 3 IO ( sauf entrée analogique ), nous pouvons nous connecter au bus CAN pour collecter les informations de l’EBS et de la Pression des pneus (TPMS)  ainsi qu’ au bus « wire » pour connecter jusqu’à 8 capteurs de température.

INFORMATION SUR LE SYSTEME DE FREINAGE ( EBS )

L’EBS (système de freinage électronique) est un boitier  électronique combiné avec un système électropneumatique qui actionne les freins de chaque roue en relation avec l’ABS (antiblocage de roues) et l ‘ASR ( anti-patinage).  Le système de freinage électronique EBS dispose de fonctions supplémentaires comme le réglage de l’usure, le freinage retardé ainsi que le réglage de la force de couplage (CFC), un système qui coordonne de manière optimale la puissance de freinage de la remorque avec celle du véhicule tracteur. (source Knorr-Bremese)

Le boitier EBS se raccorde sur le circuit  du tracteur  par un connecteur séparé ISO 7638, c’est pourquoi il est important de savoir si ce câble a bien été connecté. C’est une fonction optionnelle importante

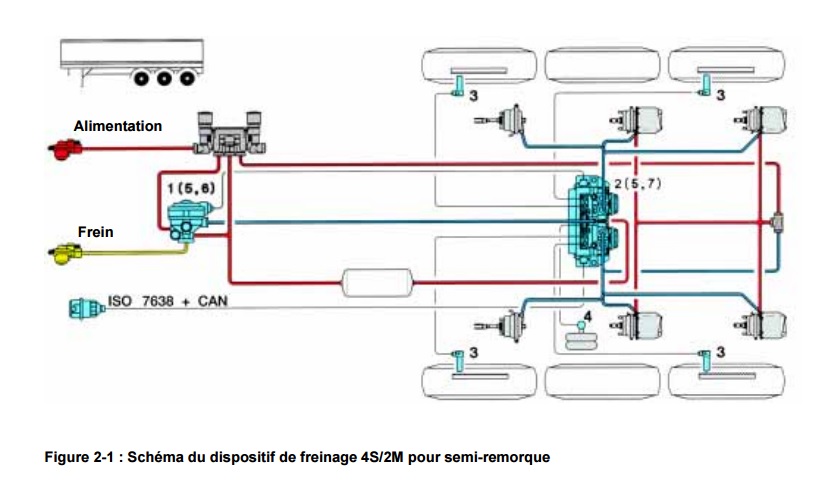

Photo synoptique câblage



synoptique cablage WABCO



BROCHAGE DU CONNECTEUR 7 POINTS ABS/EBS (ISO 7638-2) (source wikipedia)

Broche   Signal
1 +12V permanent for control valves
2 +12V via ignition lock for electronics
3 Ground for electronic  (Pin 2)
4 Ground for control valves (Pin 1)
5 ABS Fault indication (Active low, i.e. when the voltage is below +5V)
6 CAN H
7 CAN L



Les 3 principaux fabricants d’EBS  sont :

Knorr-Bremse

http://www.knorr-bremsecvs.com/fr/products_1/electronicsystems/electronicsystems.jsp

Wabco

http://www.wabco-auto.com/products/category-type/trailer-brake-stability-control/

Haldex

http://www.haldex.com/fr/Europe/Applications-et-Produits/Freins-et-systemes-de-suspension/

Ces 3 constructeurs ont participé à l’élaboration d’une nouvelle norme  pour standardiser les information envoyées sur le bus Can de l’EBS , il s’agit de TCAN. Avec TCAN on peut remonter les différentes anomalies rencontrées par le système de freinage ainsi que le poids de la remorque.



LES PORTES DE LA REMORQUE

Si  vous transportez une cargaison précieuse, vous voulez avoir la certitude que les portes arrière de la remorque sont bien verrouillées. Il est aussi possible d’installer des serrures à commande électronique ( avec la sortie statique de la balise)  ainsi que des capteurs de portes qui permettrons d’alerter en cas d’ouverture suspecte et d’assurer une traçabilité de l’accès au chargement.



LA TEMPERATURE

Si vous transportez des produits alimentaires ou pharmaceutiques,  vous pouvez installer des capteurs de température qui vont remonter la température relevée aux différents points choisis.Ces données peuvent être partagées avec votre client.



 CAPTEUR DE PRESSION DES PNEUS (Tire Pressure Monitoring System)

Le système TPMS permet un contrôle continu de la pression et de la température des pneus des remorques. Il prolonge la vie des pneus, réduit la consommation de carburant et diminue les risques de pannes liées à des crevaisons.

Certains spécialistes prétendent qu’avec un tel système, il serait possible d’économiser 900 euros par véhicule et par an.



CONTROLE DU POIDS PAR ESSIEUX AVEC EBS

 Le système EBS  utilise des capteurs de pression, qui sont montés dans les amortisseurs à air comprimé et qui convertissent les pressions en tonnages. Cette information est disponible sur le bus can est peut être exploité pour connaitre le poids transporté.
